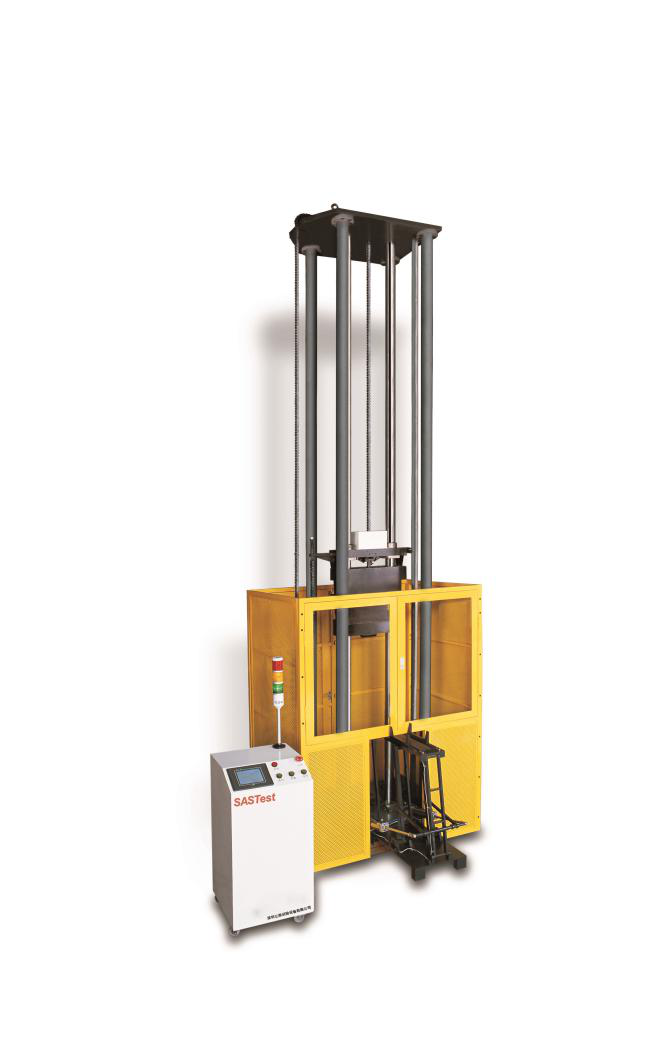

KCJ2000系列落錘沖擊試驗機-深圳三思試驗設備有限公司

設備概述：

該落錘沖擊試驗機主要用于測定鐵素體鋼(包括板材、型材、鑄鋼和鍛鋼)的無塑性轉變溫度。無塑性轉變溫度表征含有小裂紋的鋼材在動態加載屈服應力下發生脆斷的*高溫度。試驗方法是將一定質量的錘體提升到一定高度，然后由靜止釋放，錘體自由落體沖擊到試樣表面，從而給試樣進行動態加載。該試驗機集機、電、自動控制技術于一體，實現了送料、提錘、沖擊、出樣、抓錘的全自動化過程。該試驗機設有多道保護措施，大大提高了操作人員及設備使用的安全性。該機是各大小型鋼廠、鋼鐵研究院等企業和科研單位常用的測試儀器。

主要功能：

主要適用于鐵素體鋼NDT試驗，用于測定鐵素體鋼的無塑性轉變（NDT）溫度。

主要特點：

1：配有專門設計的砧座更換工具，砧座更換簡單方便。

2：采用西門子的可編程控制器配備觸摸屏控制，具有可靠性高，抗干擾能力強，通用性、適應性、擴展性強，維護工作量小等優點。

3：具有自動送樣、自動定位功能，操作簡便，工作效率高。

4：機架采用框架結構，由4根立柱連接底板和頂板。底板采用整體實心鋼板加工而成，充分保證試驗機在沖擊時的穩定性。

5：錘體采用高強度整體鋼板加工而成，耐沖擊強度高，不會因為使用鑄件產生鑄造缺陷而斷裂的可能。

6：采用鏈條提升錘體，與普通的鋼絲繩相比，鏈條彈性小，從而使高度測量更準確。且鏈條強度高，不易磨損，較鋼絲繩安全。

7：試驗機抓脫錘裝置為專門設計的自鎖裝置，抓住錘后隨即自鎖，在重力作用下不會發生意外，意外斷電時也不會張開，安全性高。

8：該落錘沖擊試驗機具有全封閉防護網及多重安全保護裝置，充分保證試驗人員的安全。

9：智能化的控制系統，可以對如下故障進行報警：試樣不到位故障、錘頭未自鎖故障、防護裝置故障、錘頭提升不到位故障等。

滿足標準：

1. GB/T 6803-86 《鐵素體鋼的無塑性轉變溫度落錘試驗方法》

2. ASTM E208-95a《Standard Test Method for Conducting Drop-Weight Test to Determine Nil-Ductility Transition Temperature of Ferritic Steels》

應用行業：

計量質檢；冶金鋼鐵；機械制造；科研實驗所；商檢仲裁、技術監督部門；其它行業。

技術參數：

1.*大沖擊能量：

KCJ2203 2000J

KCJ2303 3000J

KCJ2603 6000J

2.*小沖擊能量：

KCJ2203 300J

KCJ2303 350J

KCJ2603 750J

3.*大錘體質量：

KCJ2203 70kg（分體式，一個40kg，一個30kg）

KCJ2303 100kg（分體式，一個45kg，一個55kg）

KCJ2603 200kg（分體式，兩個均為100kg）

4.主錘體質量誤差：±1%

5.沖擊高度：

KCJ2203 750mm～2915mm

KCJ2303 750mm～3062mm

KCJ2603 750mm～3062mm

6.沖擊速度：

KCJ2203 3.8m/s～7.6m/s

KCJ2303 3.8m/s～7.7m/s

KCJ2603 3.8m/s～7.7m/s

7.提錘速度：約7m/min

8.高度測量分辨率：0.1mm

9.高度測量誤差：≤±10mm

10.錘刃硬度：HRC58～62

11.錘刃曲率半徑：R25±0.1mm

12.支座硬度：HRC58～62

13.錘刃中心、試樣中心與支座中心偏差：≤±2.5mm

14.試樣支座跨距：

P-1：305mm

P-2、P-3：100mm

15.試樣規格（長×寬×厚，單位mm）:

P-1試樣：（360±1）×（90±2）×（25±2.5）

P-2試樣：（130±1）×（50±1）×（20±1）

P-3試樣：（130±1）×（50±1）×（16±0.5）

注：所有試樣焊道尺寸不得超過國標要求尺寸，如超過則應用機加工方法去除多余部分。

18.氣源要求：0.4～0.7Mpa，Φ6氣管快速接頭

注：設備地基施工由用戶負責。

型號	2203-A1		2303-A1		2603-A1
最大沖擊能量	2000J		3000J		6000J
最小沖擊能量	300J		350J		750J
主錘體質量	70kg		100kg		200kg
主垂體質量誤差	±0.5%
沖擊高度	750mm—2915mm		750mm—3062mm
沖擊速度	3.8m/s—7.6m/s		3.8m/s—7.7m/s
高度測量分辨力	0.1mm
高度測量誤差	≤±10mm
錘刃硬度	HRC58-62
錘刀中心與支座中心偏差	≤±2.5mm
試樣支座跨距	P-1:305mm P-2、P-3：100mm
試樣規格	P-1試樣（360±1）x（90±2）x（25±2.5） P-2試樣（130±1）x（50±1）x（20±1） P-3試樣（130±1）x（50±1）x（16±0.5）所有試樣焊道尺寸不得超過國際要求尺寸，如超則應用機加工方法去除多余部分。
主機外形尺寸（mm）	1080x1240x4300	1080x1240x4300		1300x1240x4300
主機重量（kg）	約2000	約2300		約3000
功率	交流三相五線380V/50Hz±10%
主機電源	3kW
氣源要求	0.4-0.7Mpa φ6氣管快速接頭
